2010/12/20
バーテックス スタンダード
電源を供給するだけでNMEA0183位置データを送出する一体アンテナ発売
このほど、バーテックス スタンダードより手のひらサイズのコンパクトな円盤状の
アンテナ単体で、NMEA0813位置データを送出することが可能なアイテム
(GPSアンテナユニットセット)が発売された。価格は\29,300-(税込)
→スペックその他は下記
いままでは、航海計器であるGPSプロッタなどから送出されるNMEA位置データを利用する
形をとっていた国際VHFのDSC機能の位置データであるが、航海計器のGPSプロッタ側で
対応するポートがなかったり、ボーレートや形式が対応する形でなかったりしていた場合
せっかくDSC機能付きの国際VHFを導入しても、DSC機能を十分に働かせることができない
ユーザーもいた。
また、GPSプロッタ側の設定が複雑だったり面倒だったりすると、機能を使わないで
そのまま・・・という事例もあったという。
→互興マリンから出荷・取り付けのユーザーには初期設定、コード入力、局免の交付確認を
してから出荷としているのでこのようなユーザーはいない。
しかし、このGPSアンテナユニットセットは、このアンテナユニット本体へ電源を供給するだけで
何の設定もなく位置データを送出可能なので、バーテックススタンダダード製国際VHF無線機へは
その専用端子へ結線するだけで、無線機側へ位置データが入力される。

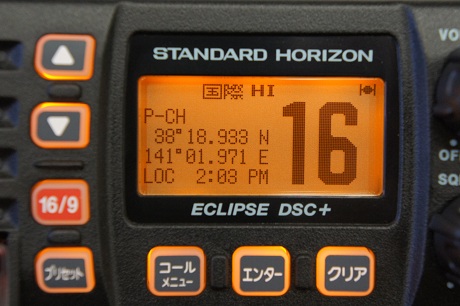

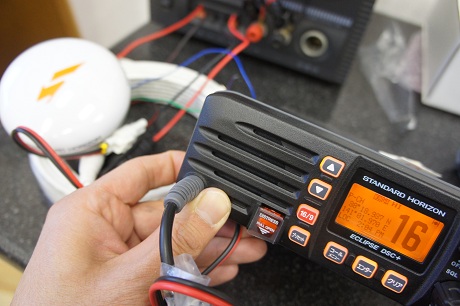

互興マリンに製品版が届いたので、早速実験してみたが、アンテナ側無線機側で
何の設定もなく位置データが表示された。
これならば、何の手間もなく電源とデータケーブルの接線だけで作業終了。
また、GPSと無線機の間に距離があったり壁などでケーブルを通せない場合でも
ポン付で終了なので何の苦労もない。
しかも、驚きだったのは、互興マリン中の島マリーナの重鉄骨構造の建物の中でも
箱から開けた全く新品状態の製品状態で電源投入後、30秒ほどで現在位置を
拾ったことである。
いままで、どのGPSでもこんなことはなかったのであるが、その性能に驚きである。
これなら、面倒もなく設置できるし、万が一GPSプロッタがトラブっていても、
全く別回路のGPS装置があるのと同じなので全くの現在位置不明なリスクも
回避できるというものだ。
Vertex Standard社製GPSアンテナユニットセット
| 電源電圧 | DC10〜35V |
| 消費電力 | 0.8W（最大） |
| 追尾衛星数 | 18チャンネル |
| 防水性能 | IPX7（水深1mにて30分） |
| ケーブル長 | 約15m |
| 寸法（幅×高さ） | 98mm×30mm （アンテナ取付基台含まず） |
| 重量 | 約160g（ケーブルおよびアンテナ取付基台含まず） |
| 価格 | \29,300(税込) \27,905(本体価格) |
セット内容
・GPSアンテナユニットセット×1
・アンテナケーブル×1・・・(アンテナユニットに接続済み)
・電源+データケーブル×1・・・(電源ケーブルは防水ソケット仕様)
・電源ケーブル×1
・アンテナベース×1
・本体取り付けねじ×1(アンテナベース用)
・・・と、ここまでは、普通のインプレである。
ここから先が互興マリンの互興マリンたるインプレとなる。
電源供給〜単体でNMEA位置データが出るなら、純正の使用だけではもったいない。
ここは一発、某国のミサイルにつけて・・・正確無比なピンスポット攻撃・・・
なんてことはしないけど(笑)・・・これは非常に便利に使えるはずだ。
なにせ、いままで高価なGPS装置を購入しなければならなかったのに
このアンテナだけで完結できてしまうユニットなのだ。
しかも、本体はマリングレードの防水ときたもんだ。汎用に使わない手はない。
・・・ということで

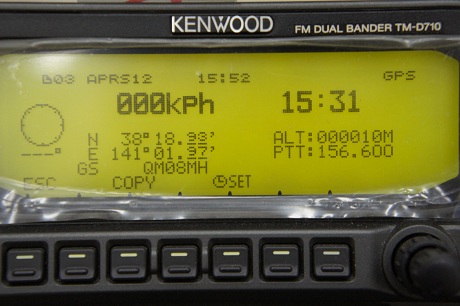

早速、ケンウッドのAPRS機能付きアマチュア無線機TM-D710Hに使ってみた。
結線してチョチョイと本体設定をしてあげるだけで、見事に位置データを拾っている。
見事だ。
今までは、ガーミンのアンテナユニットをRS232で変換して小さい2.5φピンから出てくる
髪の毛みたいなケーブルをRS232のメス部品にはんだ付けしたりして、面倒この
上なかったけど、これなら一発配線。
また・・・
○○ユニットや、××ユニット、アレヤコレヤ・・・・△□&%#???・・・・
楽しいことがいっぱい。これで完結してしまうのだ。
こいつはいいぞ。
詳しくは、互興マリンの電気オタク沼田まで。
上記文章は、一部を除いて2010/01/22現在での情報です。
